0057

• В качестве решения задачи по простановке абсолютных отметок вместе с относительными было разработано отдельное семейств типа "Типовые аннотации" CPSK_0057_BS level.
• Для автоматизации простановки на виде был разработан скрипт Dynamo CPSK_Абсолютные отметки_v1.0.dyn.

Порядок действий:

1. Расставить высотные отметки нужных вам типоразмеров на плане этажа/разрезе/фасаде.
2. Загрузить к себе в проект семейство CPSK_0057_BS level.
3. Запустить скрипт CPSK_Абсолютные отметки_v1.0.dyn через стандартный проигрыватель Dynamo, далее всё пошагово, как на скриншоте:

4. Вводим абсолютную отметку здания в метрах в формате 000.000 и нажимаем Продолжить.

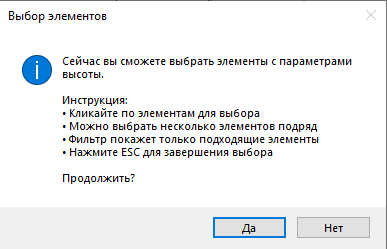

5. Появится мини-инструкция о том, что делать, а именно - кликая по высотным отметкам на виде выбирать те, где нужно проставить абсолютную отметку:

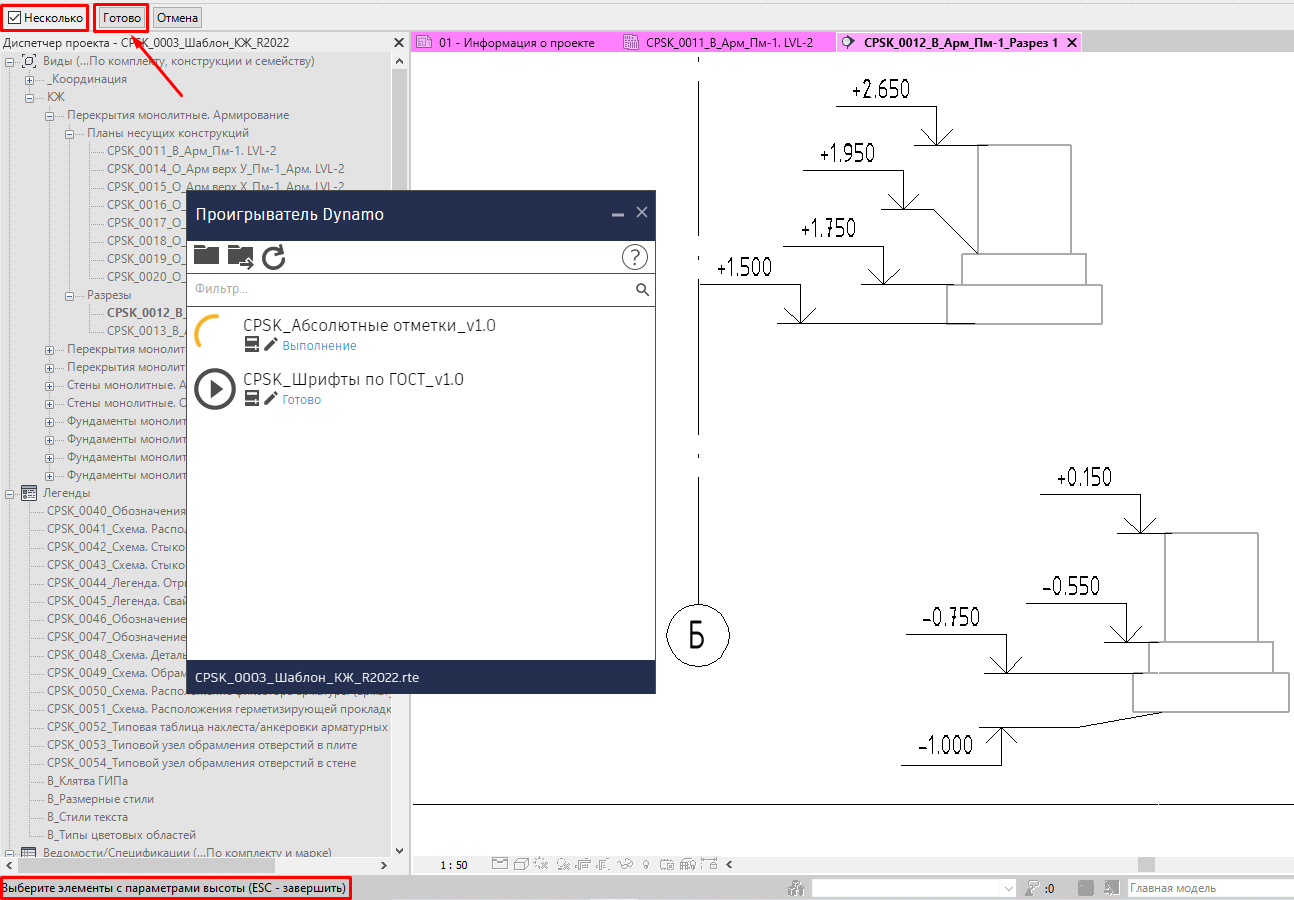

6. Далее выбираем высотные отметки. Удобнее всего кликать по отдельности, рамкой выбора можно лишнего зацепить. После этого жмём Готово.

7. Подтверждение выбора, жмём ОК.

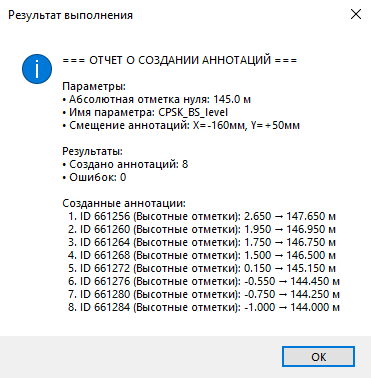

   8. Результат успешного выполнения выглядит так:

   Скрипт прибавляет или отнимает значения отметок, получая значения Абсолютной отметки в конкретной точке. Пользователю остаётся только подтянуть семейство в нужное место:
