Журнал изменений шаблона
История всех обновлений базового шаблона Rocket Tools
0149
Шаблоны видов, семейство приямков, уровни
1. Сортировка видов в Диспетчере проекта теперь будет вестись по параметру ADSK_Группирование, вместо ADSK_Примечание к виду. Последний оставлен пустым для пользователсякого заполнения.
2. Параметр ADSK_Комплект чертежей теперь заполнен во всех …
1. Сортировка видов в Диспетчере проекта теперь будет вестись по параметру ADSK_Группирование, вместо ADSK_Примечание к виду. Последний оставлен пустым для пользователсякого заполнения.
2. Параметр ADSK_Комплект чертежей теперь заполнен во всех шаблонах видов.
3. В шаблоне теперь присутствует только один уровень "Этаж 1". Остальные будут добавляться пользовтелем.
4. В семействе CPSK_0123_Приямок прямоугольный теперь автоматически считается "ADSK_Масса элемента" и "ADSK_Размер_Объём". Для этого необходиммо только заполнить параметр "Плотность материала", по умолчанию = 2500 кг/м3
5. Также для этого семейства добавлены и заполнены по умолчанию параметры ADSK_Наименование и ADSK_Обозначение.
0148
Добавление некоторых семейств элементов узлов
1. Добавлены семейства фиктивных фрагментов, категория "Элементы узлов"
- CPSK_0148_Узел прямоугольный с выноской (УлУзла)
- CPSK_0148_Узел с выноской (УлУзла)
2. Добавлено смейство ручной высотной отметки: CPSK_0148_Условные_обозначения_Высотная_отметка
1. Добавлены семейства фиктивных фрагментов, категория "Элементы узлов"
- CPSK_0148_Узел прямоугольный с выноской (УлУзла)
- CPSK_0148_Узел с выноской (УлУзла)
2. Добавлено смейство ручной высотной отметки: CPSK_0148_Условные_обозначения_Высотная_отметка
0147
Небольшой апгрейд шаблона и семейств
1. Семейство отверстия "ADSK_ОбобщеннаяМодель_ОтверстиеПрямоугольное_вПерекрытии" исправлено - условное обозначение в разрезе привязано корректно к габаритам самого отверстия в плане.
2. Пересмотрены префиксы форм арматуры, исправлены на корректные.
3. Общая масса в …
0146
Обновлено семейство проема с армированием и добавлен новый фильтр для него.

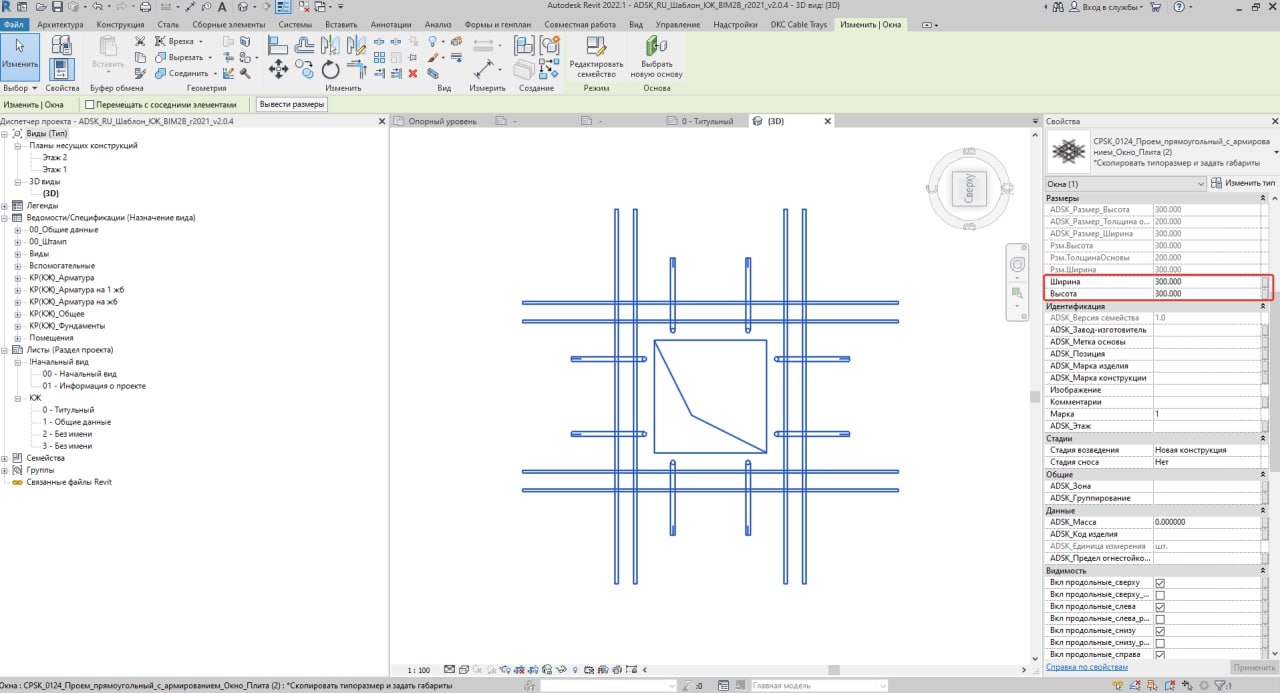

1. Номер позиции для каждого прямого и всех П стержней задается с помощью соответствующих параметров (см. 1 скрин).
2. Добавлен текстовый параметр CPSK_Раздел в который формулой задано значение "Армирование отверстий". …
1. Номер позиции для каждого прямого и всех П стержней задается с помощью соответствующих параметров (см. 1 скрин).
2. Добавлен текстовый параметр CPSK_Раздел в который формулой задано значение "Армирование отверстий". В шаблон №0146 добавлен одноименный фильтр, отключив который отображается только данная арматура. (см. 2 скрин)
0145
Применение "Ускорителя" на шаблоне
В данном обновлении шаблона решили попробовть теорию о том, что если сразу на шаблоне применить плаагин "Ускоритель" от BIM2B. Будут ли при этом и дальше тормозить рабочие модели.
Теория занятная …
0144
Швы бетонирования, 3D вид для аналитики
- В шаблоне настроено семейство шва бетонирования в масштабах М20, 50, 100.
На разрезах/узлах шов размещать через вкладку Аннотации-Компонент-Последовательность компонентов узлов:
Семейство некорректного шва бетонирования от ADSK удалено из …
- В шаблоне настроено семейство шва бетонирования в масштабах М20, 50, 100.
На разрезах/узлах шов размещать через вкладку Аннотации-Компонент-Последовательность компонентов узлов:
Семейство некорректного шва бетонирования от ADSK удалено из шаблона
- В шаблон добавлен 3D вид CPSK_КЖ-3D Аналитика. 3D для отображения аналитической модели
- В шаблоны добавлены 3D виды для отображения/анализа армирования конструкций по группам:
С настроенными фильтрами по цветам в зависимости от диаметра арматуры категориям конструкций:
0143
Марки, спеки, арматура А500С в мп.
- Корректировка марки окон (проемов)
В шаблон загружены типоразмеры марки для окон/проемов
Есть типоразмер для габаритов Ширина/Высота (Габариты окна)
И типоразмер для окон/проемов с параметрами ADSK (ADSK_Габариты окна)
- Спецификация …
- Корректировка марки окон (проемов)
В шаблон загружены типоразмеры марки для окон/проемов
Есть типоразмер для габаритов Ширина/Высота (Габариты окна)
И типоразмер для окон/проемов с параметрами ADSK (ADSK_Габариты окна)
- Спецификация на несколько категорий ЖБ конструкций
В проекте уже есть спец для нескольких категорий, можно использовать эту
Если не подходит, дать уточнение какого вида она должна быть
- Откорректирована спецификация CPSK_0121_КР_Ведомость материалов (ГОСТ в одном столбце с наименованием материала)
- Исправлены марки разрезов/узлов
- Добавлена арматура А500C мп
- Подсчет кол-ва в данной спецификации – пересмотреть выделенные спеки на скрине
В проектах использовать данную спец, в данной спец кол-во считается адекватно, она же подходит для нескольких категорий
Спец для сборного ЖБ считают кол-во адекватно:
Для подсчета изделий должен быть назначен материал бетона «сборный»
И также должен быть заполнен параметр ADSK_Маса элемента (больше 0)
Или поменять условие фильтра
0142
Марки, спеки КЖИ, арматура, шаблоны видов и многое другое!
В шаблон добавлены спецификации для КЖИ по ГОСТ
Также добавлены типоразмеры арматуры для каркасов, которых ранее не было в шаблоне:
В шаблон загружена марка для шва бетонирования
В шаблон загружено …
В шаблон добавлены спецификации для КЖИ по ГОСТ
Также добавлены типоразмеры арматуры для каркасов, которых ранее не было в шаблоне:
В шаблон загружена марка для шва бетонирования
В шаблон загружено семейство флажок для обозначения конструкций в категории Аннотационные обозначения
Добавление строк и заполнение строк происходит через панель Свойства типа:
Откорректировано семейство проема в плите
0141
Масштабное обновление шаблона!
Откорректированы шаблоны спецификаций к схемам расположения ЖБ
конструкций в версии шаблона 0141:
- ссылка на лист добавляется через параметр ADSK_Примечание
- объем бетона из графы Примечание удален
Добавлена марка окон. …
CPSK_0002
Типовые узлы КМ
В шаблон КМ были добавлены семейства категории "Типовые аннотации", в которых разработаны типовые узлы для раздела КМ.
Все семейства размещены на соответствующем листе:
Семейства представляют собой не просто перерисованные линиями …
В шаблон КМ были добавлены семейства категории "Типовые аннотации", в которых разработаны типовые узлы для раздела КМ.

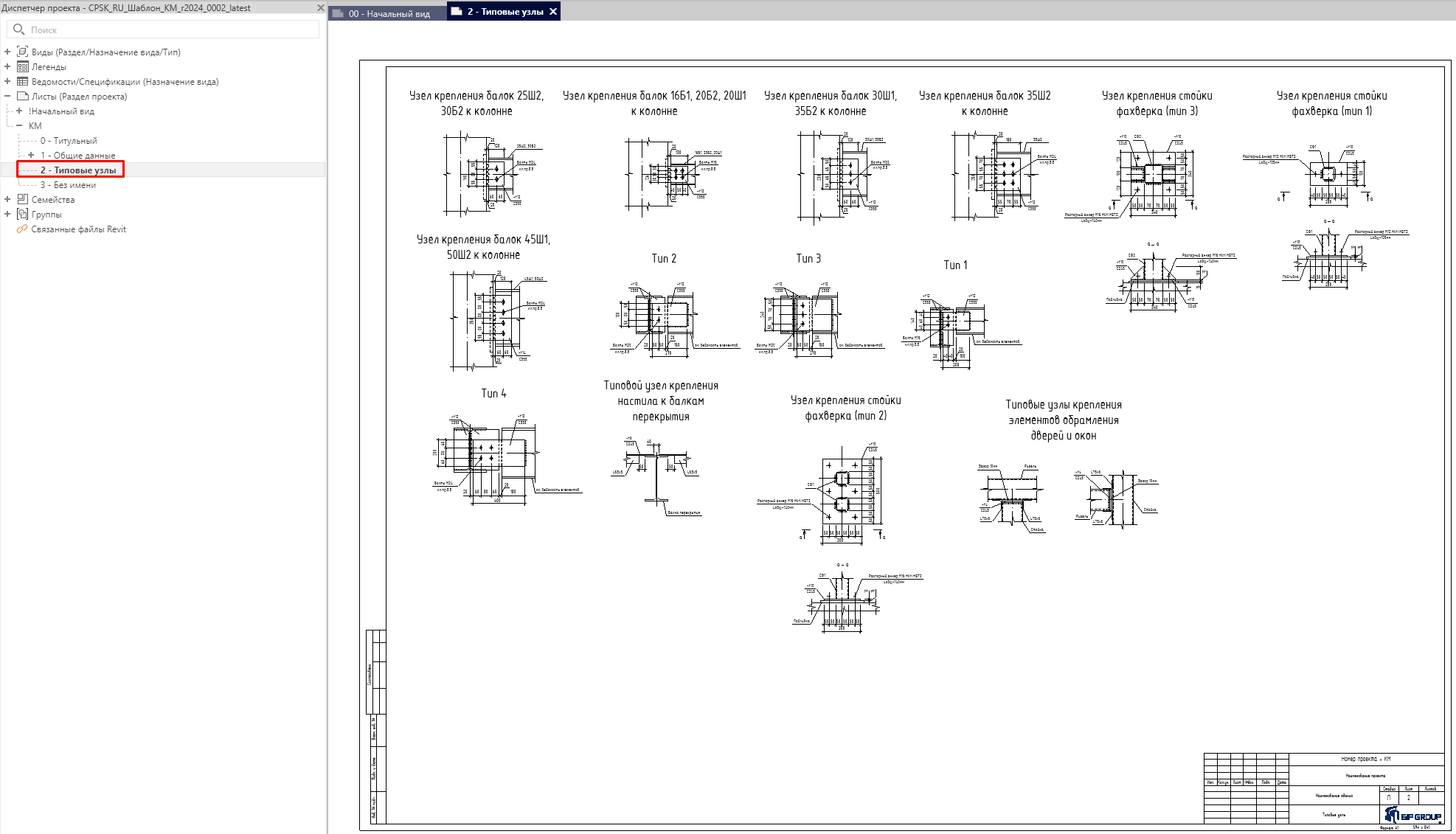

Все семейства размещены на соответствующем листе:
Семейства представляют собой не просто перерисованные линиями узлы. Это динамические семейства, все параметры и значения можно менять по мере необходимости, выбрав нужный узел, переходим в свойства экземпляра и меняем значения:
