Журнал изменений шаблона

В сегодняшнем обновлении блыи устранены замечания от конструкторов, вот ключевые из них:

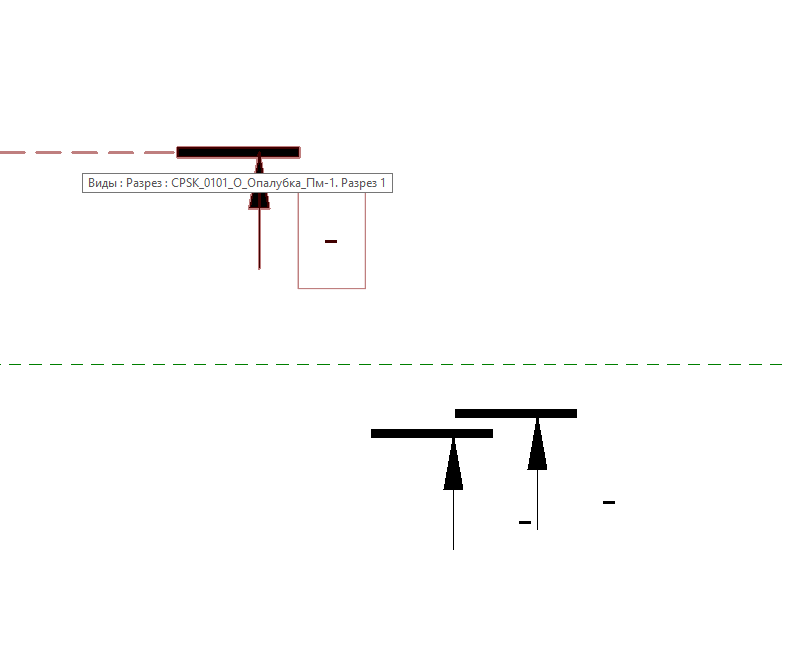

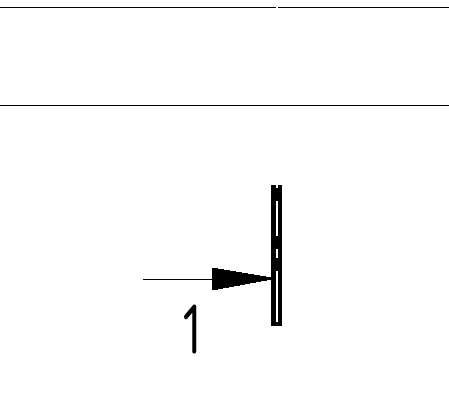

1. Добавлены аннотационные обозначения вида сбоку и фигурная скобка:

2. Удалены лишние типоразмеры арматурных стержней, и соответствующие поля в ВРС. Добавлена арматура типа А500С.

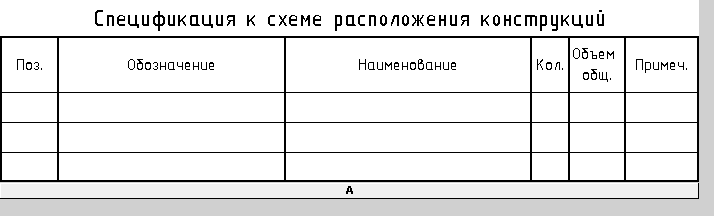

3. Добавлены ручные спецификации Ф_Шапка_Ведомость расхода бетона, Ф_Шапка_Ведомость расхода стали, Ф_Шапка_Шаблон.

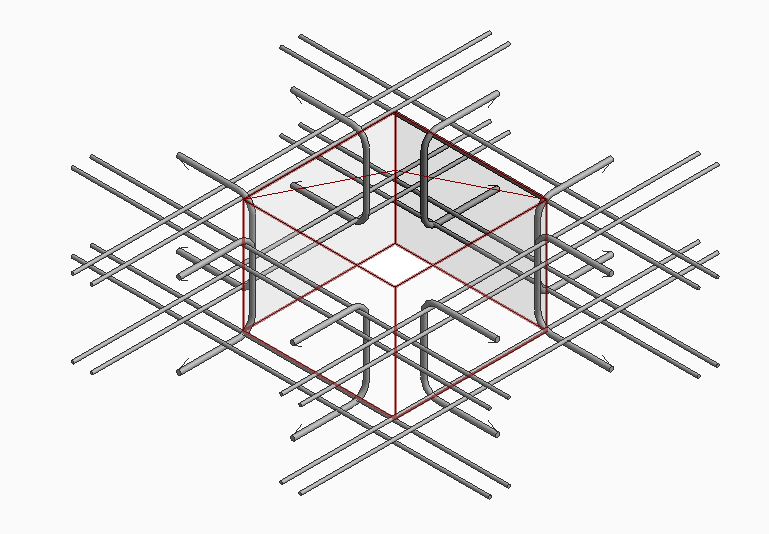

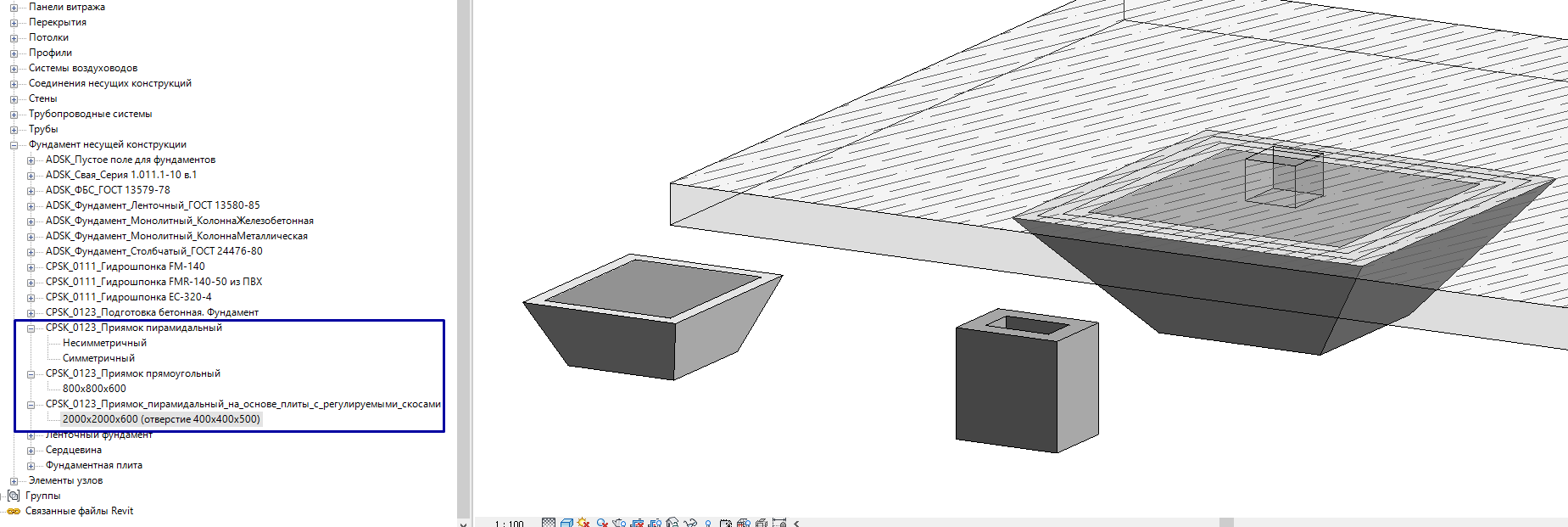

4. Обновлено семейство CPSK_0124_Проем_прямоугольный_с_армированием_Окно_Плита, а также добавлено семейство аннатационного обозначения к нему: CPSK_0124_Обозначение для проема прямоугольного с армированием_Окно_Плита.


1. Разработан плагин "Свернуть ВРС", а также "Равзернуть ВРС" для нашего шаблона! Уже отправил Puul Request, ждём обновление панели Rocket Tools.

2. Полностью переработаны шаблоны видов, фильтры. Короче говоря убрал всё лишнее, оставил только нужное и работающее на 100%.

3. Убраны лишние виды, разрезы.

4. Установлен единый шрифт для всего шаблона ISOCPEUR, с коэффициентом 0.82.

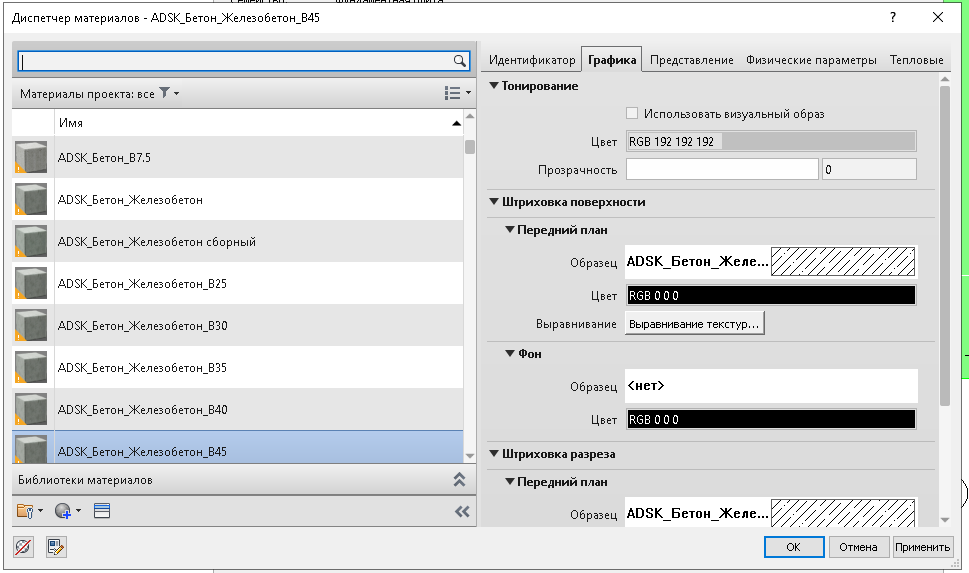

5. Базовые материалы АДСК дополнены всеми значениями параметров для попадания в Ведомость расхода бетона.

6. Вернулись в шаблон семейства обозначений сварных швов, швов бетонирования, гидроизоляция - категория "Элементы узлов".

7. Убрана надпись "см. лист" в спецификациях на каркасы.

Все изменения внесены исходя из обратной связи от конструкторов.

Впереди ещё будет одно крупное обновление! Следите за ними в нашем чате телеграмм!

Рад вам сообщить, что у нас появился собственный шаблон КМ!!!

Основой шаблона является базовый шаблон КМ ADSK версии 2.1.1. Версия Revit: 2024.

В шаблоне предварительно настроены виды (планы этажей) для работы, а также проверочный вид и 3D вид для экспорта в Navisworks (IFC).

Лист общих данных дополнен всей необходимой информацией. Вынесены ведомости листов, комплектов и спецификаций.

Бонусом к дропу шаблона КМ идёт решение по автоматизации подсчета сварных швов! Подробнее будет описано в отдельном сообщении.

Во всех спецификациях для арматуры, где фигурирует параметр "КЭФФИЦИЕНТ АРМАТУРЫ", который отвечает за коэфициент запаса арматуры, вычесляемой в погонных метрах, была вставлена формула, в которой данный процент зависит от диаметра арматурного стержня.

Таблица с пояснением представлена на скриншоте ниже:

Также публикую формулу, для использования её в текущих проектах:

if(Диаметр стержня = 8, 1.06, if(Диаметр стержня = 10, 1.07, if(Диаметр стержня = 12, 1.08, if(Диаметр стержня = 14, 1.10, if(Диаметр стержня = 16, 1.11, if(Диаметр стержня = 18, 1.13, if(Диаметр стержня = 20, 1.14, if(Диаметр стержня = 22, 1.15, if(Диаметр стержня = 25, 1.18, if(Диаметр стержня = 28, 1.20, if(Диаметр стержня = 32, 1.22, if(Диаметр стержня = 36, 1.25, 1.10))))))))))))

Кужа её вставлять:

Все наработки нашего шаблона RocketTools были бережно перенесены на версию 2.1.3 шаблона ADSK, т.к. версия 3.0 показала себя нестабильной в работе.

Тперь будет возможность применять все плагины от BIM2b, включая "Ускоритель", для оптимизации работы моделей.

Также мануал к шаблону КЖ теперь наиболее точно описывает принцип работы в нём.

1. В шаблон была добавлена арматура типа А500С.

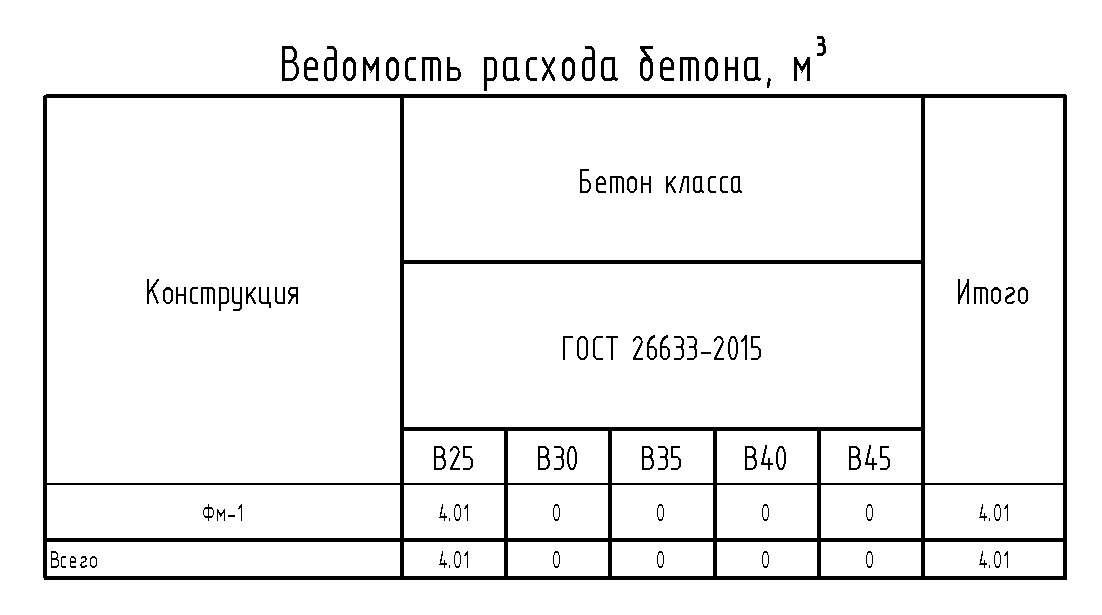

2. Добавлена ведомость для проверки и удобного заполнения параметров у материалов конструкций - Бетона.

3. Внесены мелкие корректировки в шаблон по обратной связи проектировщиков.

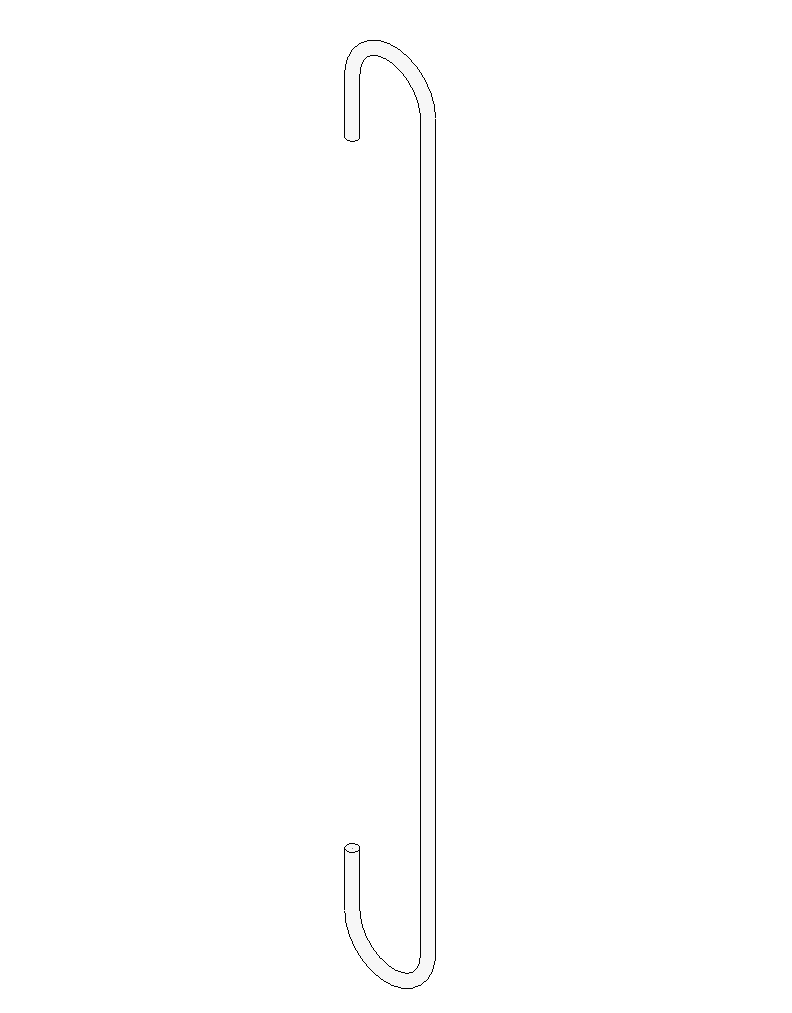

1. Добавлено новое семейство шпильки в шаблон:

CPSK_0129_Арматурный_стержень_IFC_Шпилька_форма_2

Семейство также загружено на сервер для загрузки в текущие проекты с помощью плагина RocketRevit. Версия семейства 2021 - загружаем с обновлением.

2. Все ведомости расхода стали очищены от неиспользуемых типов арматуры.

С целью сокращения списка арматурных стержней удалены неиспользуемые типоразмеры.

Корректирвки шаблонов видов:

1. Все шаблоны видов для лестниц. Настроено их отображение.
2. Толщина линий в шаблонах разрезов/узлов армирования у стен/перекрытий/фундаментов/лестнц/колонн: установлено значение 2.
3. Корректно настроена толщина линий в Ведомости расхода бетона.
4. Скрыта штриховка поверхности бетона во всех шаблонах видов.
