Журнал изменений шаблона
История всех обновлений базового шаблона Rocket Tools
0112
Автоматизация нумерации листов
- Разработан скрипт CPSK_Нумерация листов_1.0.dyn для автоматизации нумерации листов комплектов чертежей в Revit. А именно: скрипт переносит значение системного параметра "Номер листа" в параметр "ADSK_Штамп Номер страницы".
- Данный ADSK параметр …
- Разработан скрипт CPSK_Нумерация листов_1.0.dyn для автоматизации нумерации листов комплектов чертежей в Revit. А именно: скрипт переносит значение системного параметра "Номер листа" в параметр "ADSK_Штамп Номер страницы".

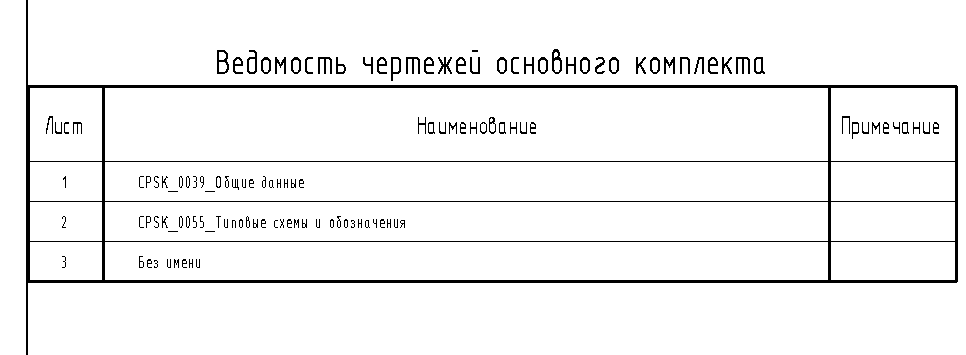

- Данный ADSK параметр в свою очередь добавлен в Ведомость чертежей основного комплекта вместо ...Номер листа.

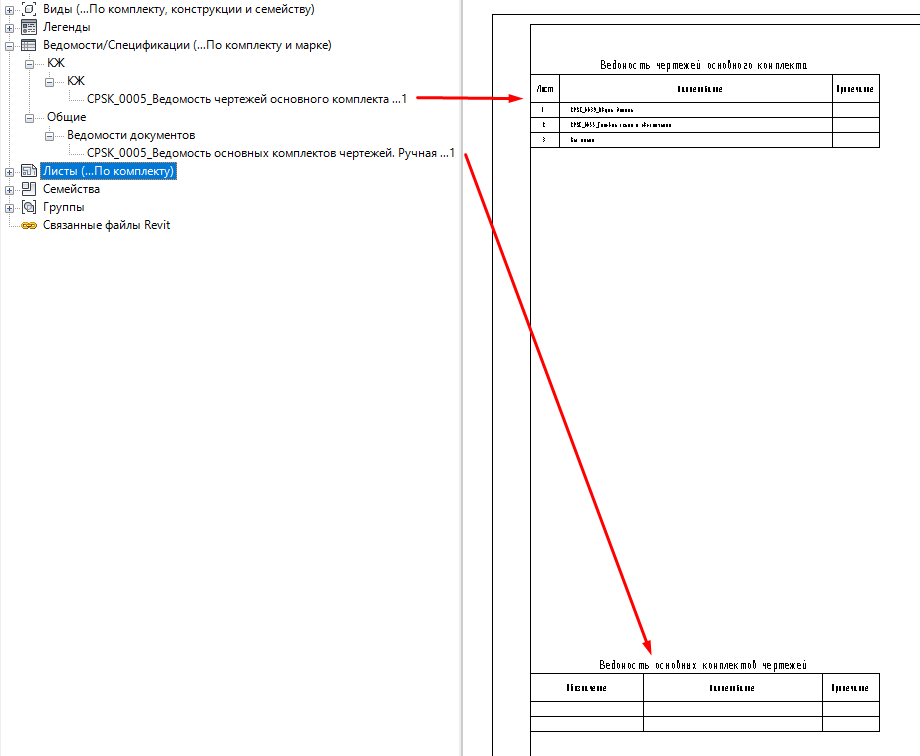

Перенос: С помощью плагин от ModPlus "Копировать элементы"
0106-0111
Добавление семейств и новшества для оформления
Добавлены семейства аннотационных марок по запросу:
Добавлены типоразмеры видовых экранов по запросу:
Добавлены семейства марок по запросу:
Скопированы стили линейных размеров по запросу:
Добавлены семейства элементов узлов для …
Добавлены семейства аннотационных марок по запросу:
Добавлены типоразмеры видовых экранов по запросу:
Добавлены семейства марок по запросу:
Скопированы стили линейных размеров по запросу:
Добавлены семейства элементов узлов для всевозможных условных обозначений по запросу:
Добавлены семейства гидрошпонок:
0101-0105
Новые шаблоны видов и фильтры к ним
- У шаблонов видов разрезов по опалубке откорректировано отображение конструкций (убрана штриховка конструкций, не относящихся к тому типу конструкций, о которых идет речь в шаблоне вида).
- В шаблоне вида CPSK_0103_О_Схема …
- У шаблонов видов разрезов по опалубке откорректировано отображение конструкций (убрана штриховка конструкций, не относящихся к тому типу конструкций, о которых идет речь в шаблоне вида).
- В шаблоне вида CPSK_0103_О_Схема расположения_ФПм-1. LVL-1 отредактировано отображение соседних конструкций (теперь все конструкции, не имеющие марку Фм-, ФПм-, ФЛм- будут отображаться на схеме расположения пунктирной линией в полутонах).
- В шаблоне вида CPSK_0036_О_Опалубка_ФПм-1. LVL-1 после корректировки будет отображаться только конструкция плиты перекрытия, конструкции не относящиеся к плитам перекрытия - отображаться не будут.
Перенос:

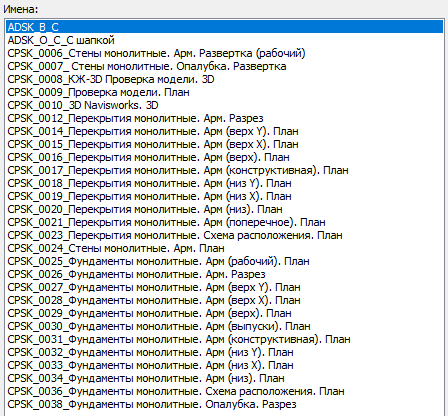

Вкладка "Управление" — Копировать стандарты проекта — Копировать из: выбираем шаблон — Далее жмём "Отменить выбор", чтобы отключить чекбоксы у всех пунктов и выбираем нужные нам, а именно: Шаблоны видов, Фильтры.
0100
Новые формы арматуры
- Добавлены новые формы арматурного П-образного стержня для бетона В30 для ⌀12 и ⌀14 (семейство Несущая арматура):
Перенос: С помощью плагин от ModPlus "Копировать элементы"
- Добавлены новые формы арматурного П-образного стержня для бетона В30 для ⌀12 и ⌀14 (семейство Несущая арматура):
Перенос: С помощью плагин от ModPlus "Копировать элементы"
0059-0069
Новые ведомости и спецификации
- Добавлены обновленные ведомости и спецификации, они все вынесены на один лист для удобства копирования:
Перенос: Копировать спецификации можно стандартным копированием с листа на лист. Также есть более быстрый и удобный способ: плагин от ModPlus "Копировать элементы":
0070-0099
Новые шаблоны видов и фильтры к ним
- Добавлены новые шаблоны видов и фильтры к ним:
- Виды с применением этих шаблонов не добавлены чтобы не перенасыщать и не засорять шаблон. Пользователь добавляет вид самостоятельно, применив нужный шаблон. После …
- Добавлены новые шаблоны видов и фильтры к ним:

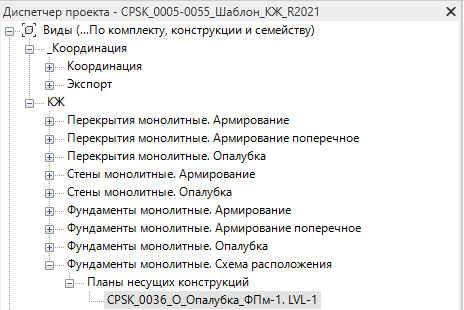

- Виды с применением этих шаблонов не добавлены чтобы не перенасыщать и не засорять шаблон. Пользователь добавляет вид самостоятельно, применив нужный шаблон. После добавления шаблона графика на виде переопределяется должным образом и сам вид в Диспетчере проекта сортируется по Типу конструкций.
Перенос: Вкладка "Управление" — Копировать стандарты проекта — Копировать из: выбираем шаблон — Далее жмём "Отменить выбор", чтобы отключить чекбоксы у всех пунктов и выбираем нужные нам, а именно: Параметры проекта, Фильтры, Шаблоны видов.
0057
Автоматизация простановки абсолютных отметок вместе с относительными
- В качестве решения задачи по простановке абсолютных отметок вместе с относительными было разработано отдельное семейств типа "Типовые аннотации" CPSK_0057_BS level.
- Для автоматизации простановки на виде был разработан скрипт Dynamo CPSK_Абсолютные отметки_v1.0.dyn.
Порядок …
- В качестве решения задачи по простановке абсолютных отметок вместе с относительными было разработано отдельное семейств типа "Типовые аннотации" CPSK_0057_BS level.
- Для автоматизации простановки на виде был разработан скрипт Dynamo CPSK_Абсолютные отметки_v1.0.dyn.
Порядок действий:
- Расставить высотные отметки нужных вам типоразмеров на плане этажа/разрезе/фасаде.
- Загрузить к себе в проект семейство CPSK_0057_BS level.
- Запустить скрипт CPSK_Абсолютные отметки_v1.0.dyn через стандартный проигрыватель Dynamo, далее всё пошагово, как на скриншоте:
- Вводим абсолютную отметку здания в метрах в формате 000.000 и нажимаем Продолжить.
- Появится мини-инструкция о том, что делать, а именно - кликая по высотным отметкам на виде выбирать те, где нужно проставить абсолютную отметку:
- Далее выбираем высотные отметки. Удобнее всего кликать по отдельности, рамкой выбора можно лишнего зацепить. После этого жмём Готово.
- Подтверждение выбора, жмём ОК.
8. Результат успешного выполнения выглядит так:
Скрипт прибавляет или отнимает значения отметок, получая значения Абсолютной отметки в конкретной точке. Пользователю остаётся только подтянуть семейство в нужное место:
0058
Скрипт замены всех шрифтов в проекте
- Разработан скрипт CPSK_Шрифты по ГОСТ_v1.0.dyn, позволяющий заменить все шрифты в модели на необходимый вам.
- По умолчанию установлен наиболее приближенный к требованиям ГОСТ шрифт ISOCPEUR с коэффициентом ширины 0.82.
- ВНИМАНИЕ! Перед запуском скрипта сохраните проект! …
- Разработан скрипт CPSK_Шрифты по ГОСТ_v1.0.dyn, позволяющий заменить все шрифты в модели на необходимый вам.
- По умолчанию установлен наиболее приближенный к требованиям ГОСТ шрифт ISOCPEUR с коэффициентом ширины 0.82.
- ВНИМАНИЕ! Перед запуском скрипта сохраните проект!
- Запуск осуществляется через проигрыватель Dynamo:
- Задаём название шрифта без ошибок и с учётом регистра, а также коэффициент ширины. Есть возможность установить Курсив.
- Нажимаем применить, время отработки на шаблоне: 1 минута 26 секунд.
0056
Обновление шаблонов с 2021 до 2022 версии
Кастомные шаблоны обновлены до версии Revit 2022 и загружены на Seafile. Шаблоны версий 2021 удалены.
0039
Доработка листа общих данных
- Вынесены на лист следующие текстовые примечания: Общие указания, ТЕХНИЧЕСКИЕ ТРЕБОВАНИЯ К АРМАТУРНЫМ И БЕТОННЫМ РАБОТАМ ПРИ ВОЗВЕДЕНИИ МОНОЛИТНЫХ КОНСТРУКЦИЙ, ТЕХНИЧЕСКИЕ ТРЕБОВАНИЯ К АРМАТУРНЫМ И БЕТОННЫМ РАБОТАМ ПРИ ВОЗВЕДЕНИИ МОНОЛИТНЫХ КОНСТРУКЦИЙ …
- Вынесены на лист следующие текстовые примечания: Общие указания, ТЕХНИЧЕСКИЕ ТРЕБОВАНИЯ К АРМАТУРНЫМ И БЕТОННЫМ РАБОТАМ ПРИ ВОЗВЕДЕНИИ МОНОЛИТНЫХ КОНСТРУКЦИЙ, ТЕХНИЧЕСКИЕ ТРЕБОВАНИЯ К АРМАТУРНЫМ И БЕТОННЫМ РАБОТАМ ПРИ ВОЗВЕДЕНИИ МОНОЛИТНЫХ КОНСТРУКЦИЙ В ЗИМНЕЕ ВРЕМЯ, Перечень ответственных конструкций и основных видов скрытых работ, подлежащих промежуточной приемке с участием представителей авторского надзора.

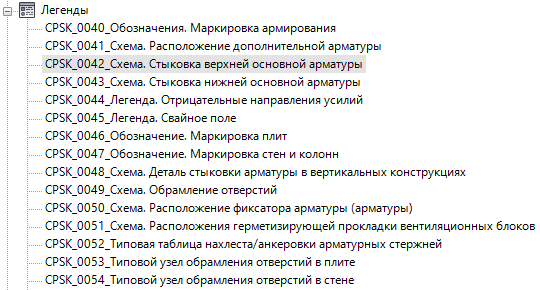

- Вынесены видовые Легенды: CPSK_0040_Обозначения. Маркировка армирования, CPSK_0041_Схема. Расположение дополнительной арматуры, CPSK_0042_Схема. Стыковка верхней основной арматуры, CPSK_0043_Схема. Стыковка нижней основной арматуры.
Перенос: Для копирования функционала в проект есть 2 способа: копирование стандартное и вставка на аналогичный созданный лист легенд и текстовых примечаний, либо копирование сразу всего листа с помощью кнопки "Копировать листы в документы" от ModPlus:
